陰極射線管（CRT）電視和電腦顯示器回收利用生產線介紹
我國是陰極射線管（簡稱CRT組件）電視機的生產大國、消費大國，2009年，CRT電視機的社會保有量超過5億臺，年廢棄量上千萬臺，且呈現逐年遞增的趨勢。隨著液晶電視機、等離子電視機的普及，CRT電視機將逐步被取代。2005年國家質檢總局等九個部委聯合下發的134號公告中規定，“禁止使用廢舊玻殼翻新加工再生顯像管并組裝電視機銷售”。
CRT電視主要由外殼、線路板、揚聲器、CRT組件等組成。其中，CRT組件約占電視機總重量的60%。CRT組件主要由管屏和管錐組成，管屏不含鉛，約占CRT總重的2/3，管錐含鉛，約占CRT組件總重的1/3，管屏、管錐用高含鉛的低熔點玻璃（俗稱低玻粉）連接在一起。因此，廢CRT電視、電腦顯示器屬于含有有害物質的危險廢物，需進行專業的環保處理。
另一方面，CRT組件中的玻璃是玻殼企業很好的玻璃熟料。我國是玻殼的生產基地。玻殼產量占全球的60%。玻殼生產中添加25%-60%的玻璃熟料，可以有效降低玻殼廠能耗，減少環境污染。因此，我們需要對CRT組件中的材料進行回收利用。而回收利用CRT組件的關鍵是有效地分離CRT組件的屏玻璃和錐玻璃。必須將不含鉛的管屏與含鉛的管錐分離開，且不得使含鉛玻璃混入管屏中。
國外電視機CRT屏錐分離方法有熱變形法、激光切割法、金剛石切刀切割法、電熱絲分割法、以及用硝酸等溶解粘接管屏、管錐的低熔點玻璃的濕法。
電熱絲分割法是利用電熱絲加熱-驟冷熱應力使之分離的方法，其分離速度快，無噪聲，缺點是切口不太整齊，需做簡單后續處理。
熱變形法是加熱屏、錐連接處，然后用水迅速冷卻，使屏、錐分開。其優點是分割速度快，簡便。缺點是無法得到完整的管屏、管錐組件。
激光切割法是用激光發生器產生的激光分割開管屏、管錐，其切割面整齊，切割速度快，不產生噪聲、粉塵，但激光發生器價格昂貴。
金剛石切刀切割法是用一對金剛石切刀切割CRT，其切割面整齊，但切割刀較貴，切割時噪聲大，刀具磨損嚴重。
用硝酸等溶解屏、錐連接處，使之分離的濕法，后續廢水處理成本較高、效率較低。
在全面考察國外CRT屏錐分離方法的優缺點后，結合我國國情，中國家用電器研究院電器循環技術研究所開發了國內首臺利用電熱絲分割法分離CRT屏和錐的技術和生產線。

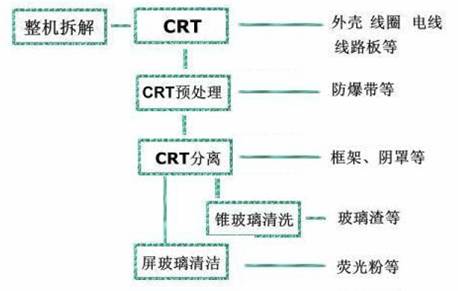

CRT電視和電腦顯示器回收利用生產線工藝流程
主要設備
CRT屏錐分離設備
CRT屏錐分離設備采用電熱絲分離技術
基本參數：
分割CRT尺寸：14#-29#
處理能力：20-40個/小時
電壓：AC220V
最大功率：5KW
 ??
分離后的CRT屏玻璃(帶金屬框架)????????????? 分離后的錐玻璃
錐玻璃清洗機
錐玻璃清洗設備采用間歇式滾筒方式，利用錐玻璃自磨去除玻璃表面涂層，設備本體配有除塵裝置。清洗后的玻璃可直接作為玻殼企業生產原料。
基本參數：
碎玻璃清洗尺寸：30-60厘米
清洗能力：100-150KG/H
電源：三相380V
最大功率：5KW
清洗后的玻璃
輔助設備
CRT電視和電腦顯示器回收利用生產線的輔助設備有整機拆解工作臺、CRT組件預處理設備、傳送設備、及環保安全系統。輔助設備根據實際處理場地進行設計，詳細情況可咨詢電器循環技術研究所。
應用情況
2008年，中國家用電器研究院與四川長虹電器股份有限公司合作，在四川省綿陽市建立廢棄電視機處理示范線，年處理能力4萬臺。
CRT屏錐分離設備 |
CRT錐玻璃清洗設備 |
|
